Información del proyecto
Nombre del proyectoUnidad de Potencia Hidráulica para Nivelador de Muelles y Cilindros Hidráulicos
IndustriaEquipos de logística y almacén
RequisitoEl cliente requería un sistema hidráulico confiable para la operación del nivelador de muelles bajo ciclos de carga de alta frecuencia.
Los requisitos clave incluyeron:
1. Elevación estable de la plataforma y control confiable del labio
2. Descenso suave y seguro sin caída repentina
3. Diseño compacto para restricciones de instalación en fosas
4. Larga vida útil en uso de almacén de alta carga
5. Bajo mantenimiento y fácil acceso al servicio
Descripción del Proyecto
Los niveladores de muelles son equipos críticos en los muelles de carga de los almacenes, permitiendo una transferencia suave entre el muelle y la cama del camión.
Para garantizar un manejo de carga seguro y eficiente, esta solución combina una unidad de potencia hidráulica compacta con cilindros adecuados para el levantamiento de la plataforma y la activación del labio.
El sistema está diseñado para ofrecer:
- Fuerza de elevación estable para operación pesada
- Velocidad de descenso controlada para la seguridad del operador
- Retención confiable de carga y rendimiento de ciclo repetible
- Esta solución es adecuada para niveladores de muelles fijos, niveladores de labio telescópico y plataformas de carga de alta resistencia en centros logísticos, hubs de distribución y almacenes industriales.
¿Cómo funciona un sistema hidráulico de nivelador de muelle?
Un nivelador de muelle hidráulico utiliza una unidad de potencia hidráulica compacta y cilindros hidráulicos para subir y bajar la plataforma, permitiendo una carga y descarga seguras entre un muelle de almacén y un remolque de camión.
Cuando el operador presiona el botón de SUBIR, la unidad de potencia hidráulica se activa y entrega aceite presurizado al cilindro de elevación. El cilindro de elevación levanta la plataforma del muelle a la altura deseada. Dependiendo del diseño del nivelador de muelle, un cilindro de labio secundario o un mecanismo de labio mecánico extiende el labio sobre la cama del camión.
Una vez que la carga está completa, la plataforma desciende de manera controlada a través del circuito hidráulico. La válvula de alivio integrada, la válvula de retención y la válvula de control de descenso aseguran un movimiento suave, una operación segura y una retención confiable de la carga a lo largo del ciclo.
Este diseño de sistema hidráulico es ampliamente utilizado en almacenes, centros de logística, instalaciones de fabricación y centros de distribución donde las operaciones de carga de alta frecuencia requieren un rendimiento confiable.
Solución Hidráulica AiSoar
AiSoar proporcionó un paquete hidráulico de nivelador de muelle completo que incluye:

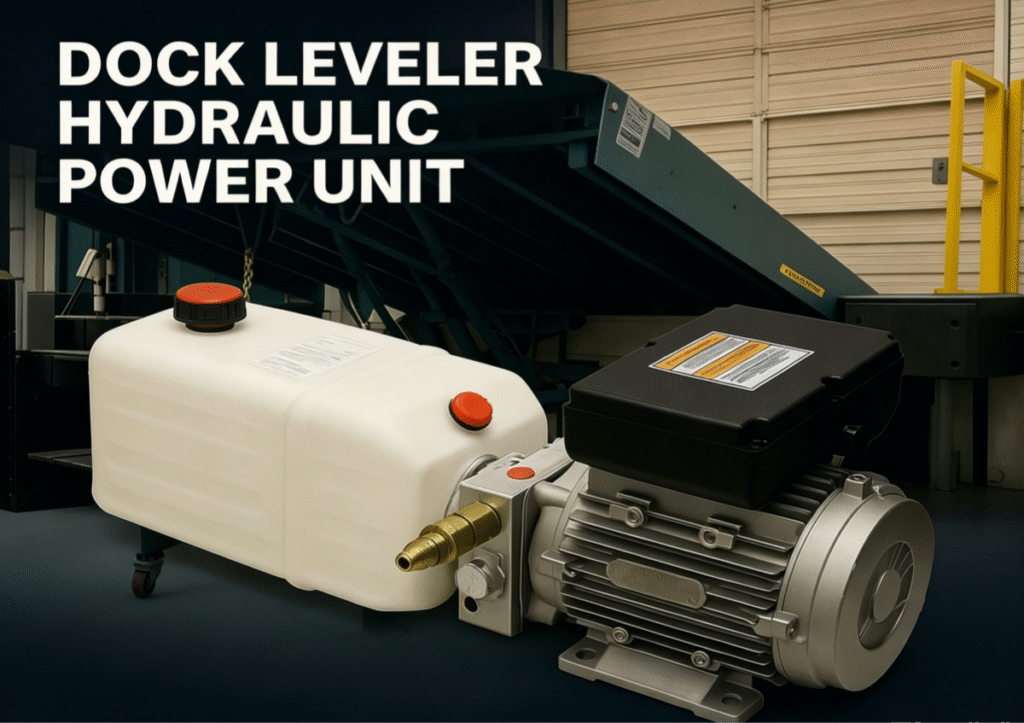

Paquete de Potencia Hidráulica para Nivelador de Muelles (HPU)
AiSoar’s Paquete de Potencia Hidráulica para Nivelador de Muelles (HPU) está diseñado para ofrecer una respuesta rápida, presión estable y un rendimiento diario fiable para muelles de carga de almacenes. Construido con una configuración optimizada de motor-bomba, la unidad proporciona un levantamiento suave de la plataforma y una salida hidráulica constante, incluso en operaciones de muelle de alto ciclo.
El paquete de potencia compacto cuenta con un manifold hidráulico integrado con una válvula de alivio, válvula de retención y válvula de control direccional solenoide, asegurando protección contra sobrecargas, sujeción segura de la carga y control preciso del movimiento. Una función de descenso controlado permite un retorno seguro y estable de la plataforma, reduciendo el riesgo de caídas súbitas y mejorando la seguridad del operador.
Para adaptarse a diferentes requisitos de instalación, este unidad de potencia hidráulica de nivelador de muelle está disponible con opciones de energía AC monofásica y trifásica.. Su diseño compacto y de bajo ruido lo hace ideal para entornos de muelle de carga interiores donde la eficiencia del espacio y el control del ruido son críticos.
Ya sea para nuevos sistemas de niveladores de muelle o proyectos de modernización, el paquete de potencia hidráulica de AiSoar ayuda a mejorar el tiempo de actividad, reducir las necesidades de mantenimiento y bajar el costo operativo total para los operadores logísticos y de almacenes.
| Parámetros de la unidad de potencia hidráulica mini de nivelador de muelle | ||||||
| Modelo | Volt | Potencia | Velocidad | Desplazamiento | Presión | Depósito |
| HPU-0.75T-2P-A380-1.6-15-HP/5-Y15-G1/4 | 380VAC | 0,75 kW | 2800RPM | 1.6CC/REV | 15MPa | 5L |
| HPU-1.1S-4P-A220-3.2-15-HP/5-Y15-G1/4 | 220VAC | 1,1 kW | 1400RPM | 3,2CC/REV | 15MPa | 5L |
| HPU-1.1T-4P-A380-4.2-15-HP/5-Y15-G1/4 | 380VAC | 1,1 kW | 1400RPM | 4,2CC/REV | 15MPa | 6L |
Las configuraciones típicas de la unidad de potencia hidráulica para aplicaciones de nivelador de muelle se muestran a continuación. La potencia, el desplazamiento y el tamaño del reservorio se pueden personalizar de acuerdo con los requisitos de capacidad de elevación y ciclo de trabajo.

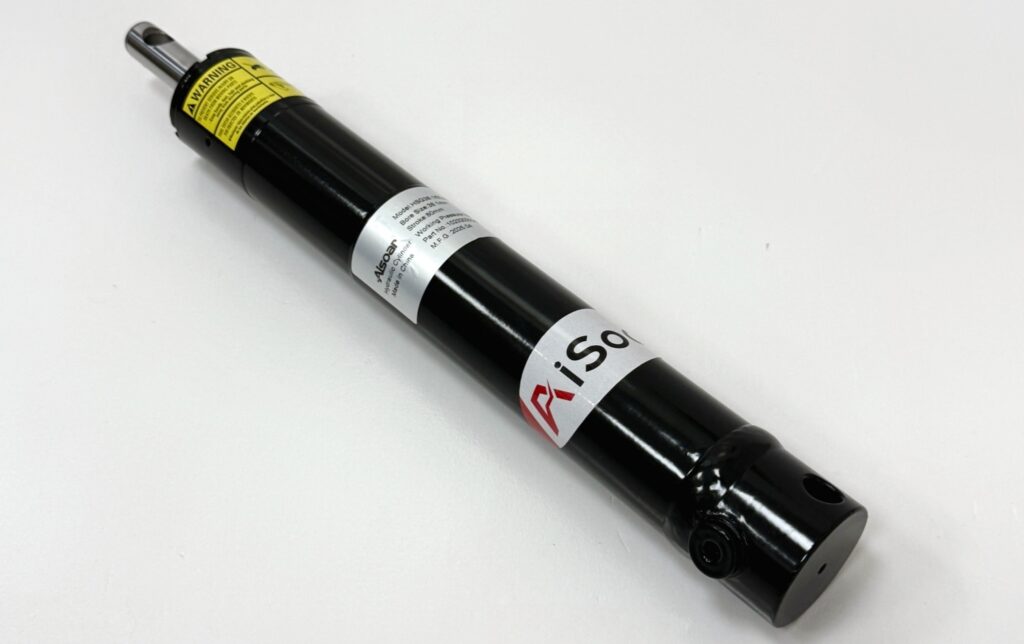

Cilindros Hidráulicos de Nivelación de MuellesTipos
Diferentes diseños de niveladores de muelle pueden utilizar diferentes configuraciones de cilindros hidráulicos.
| Tipo de cilindro | Función |
|---|---|
| Cilindro de elevación | Levanta y baja la plataforma |
| Cilindro de labio | Controles de extensión del labio |
| Cilindro de acción simple | Retorno asistido por gravedad |
| Cilindro de doble acción | Extensión y retracción motorizadas |

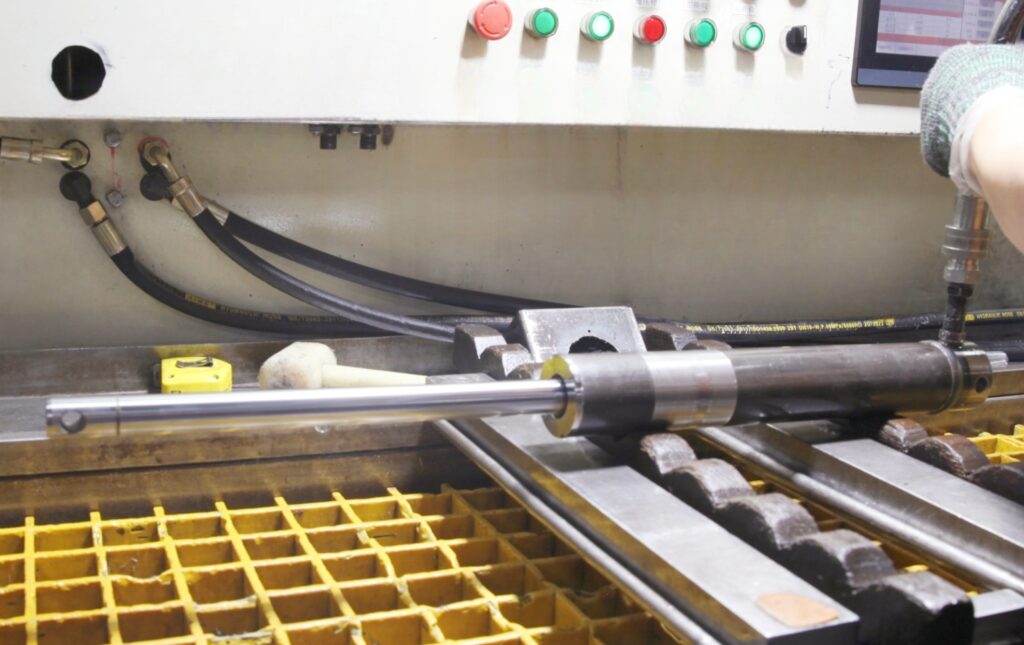

AiSoar puede personalizar el diámetro del cilindro, la longitud del recorrido, el estilo de montaje, la presión de operación y los sistemas de sellado de acuerdo con diseños específicos de niveladores de muelle y ciclos de servicio.
- Tubo y varilla de alta resistencia diseñados para ciclos frecuentes.
- Sistema de sellado confiable para minimizar fugas y pérdida de presión
- Diámetro, carrera y dimensiones de montaje personalizadas para el mecanismo de plataforma/bisel
- Diseño de amortiguación opcional para reducir el impacto al final de la carrera
- Opciones de cilindro de acción simple o doble según la estrategia de control
Resultados Proyectados / Valor para el Cliente
Al adoptar la solución hidráulica integrada de nivelador de muelle de AiSoar, los clientes pueden lograr una operación de plataforma más segura y suave, un rendimiento de elevación y mantenimiento más confiable, y una reducción del mantenimiento relacionado con pérdidas por fugas.
El diseño compacto y adaptado a la aplicación ayuda a acortar el tiempo de instalación y puesta en marcha, mejorando el tiempo de actividad en entornos de carga de alta frecuencia.
En general, la solución apoya una mayor eficiencia de carga, una menor carga de mantenimiento y una reducción del costo total del ciclo de vida para operadores de almacenes y logística.
Actuadores electrohidráulicos y eléctricos: alternativas a los sistemas hidráulicos tradicionales
Además de las unidades de potencia hidráulica y cilindros tradicionales, los fabricantes de equipos modernos están adoptando cada vez más cilindros electrohidráulicos y actuadores lineales eléctricos como alternativas integradas.
Los cilindros electrohidráulicos combinan el cilindro, la bomba, el motor y el reservorio en una sola unidad autónoma, mientras que los actuadores lineales eléctricos eliminan por completo los componentes hidráulicos al convertir la energía del motor eléctrico directamente en movimiento lineal. Ambas soluciones pueden reducir la complejidad del sistema, simplificar la instalación y minimizar los requisitos de mantenimiento en comparación con los sistemas convencionales de unidades de potencia hidráulica y cilindros.
Para una comparación detallada de estas tecnologías y sus aplicaciones, lea nuestros artículos dedicados sobre cilindros electrohidráulicos y actuadores lineales eléctricos.
