Proyecto Información
- Nombre del proyecto: Sistema de gato combinado para barcazas SMC10
- Industria: Plataformas marinas, ingeniería oceánica
- Requisito：Controlar el sistema de elevación de la plataforma de la barcaza, proporcionar energía para la grúa.
- Plazo de entrega：2025.10
- Código de pedido:
- Modelo：DHPU130/4-97
- Presión de funcionamiento: 300 bar
- Caudal de la bomba：130 L/min
- Potencia del motor：130 CV
- Capacidad del depósito：500 L
Antecedentes del proyecto
Nuestro cliente necesita un sistema hidráulico para utilizarlo en una plataforma flotante en alta mar, por lo que exige altos niveles de resistencia a la corrosión y fiabilidad. Además, la unidad de potencia hidráulica (HPU) debe ser transportable y móvil, y mantener su capacidad operativa durante los cortes de energía. Esta HPU debe cumplir requisitos de alto caudal y alta presión para servir de fuente de energía a diversos equipos de la plataforma.
El 9 de julio de 2025 iniciamos formalmente el diseño del proyecto para nuestro cliente.
Requisitos específicos del cliente
1)Plug and Play
2)Suministro simultáneo de fuentes de alimentación para distintos dispositivos
3)Es necesario sincronizar dos cilindros de aceite de la misma pata.

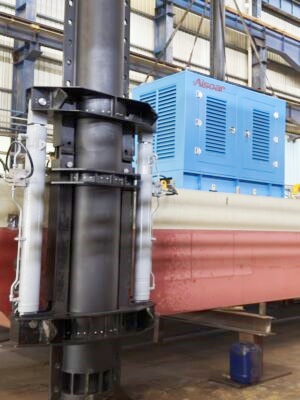

Solución del proyecto: sistema combinado de elevadores de barcazas

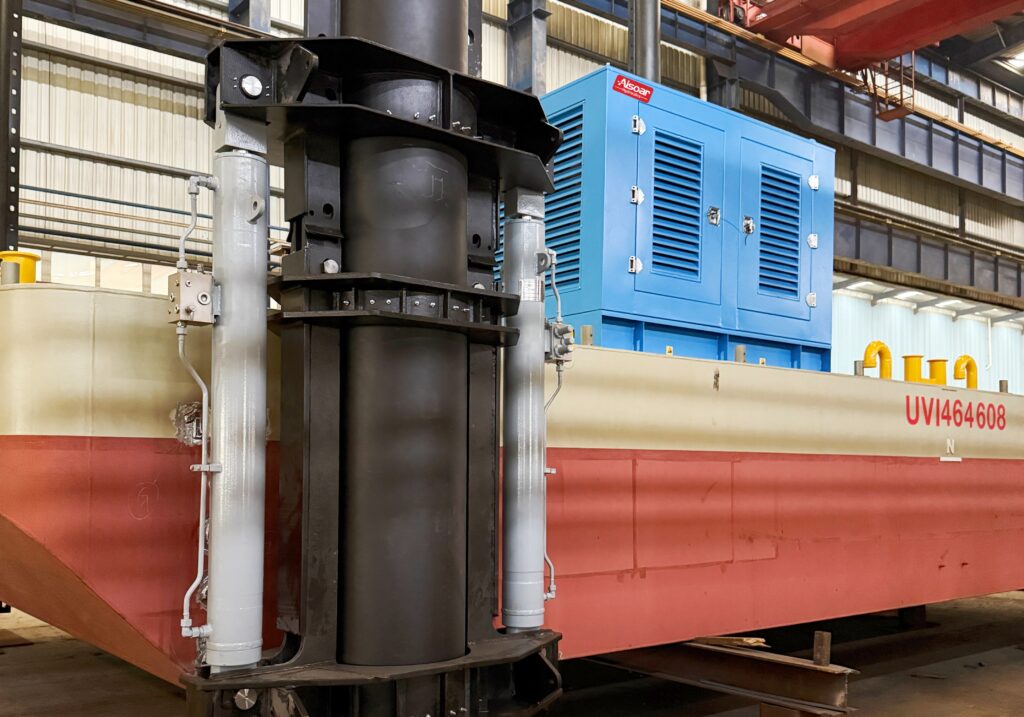

1. Adopta una estación de energía diesel, impulsada por diesel, no requiere equipo eléctrico adicional.

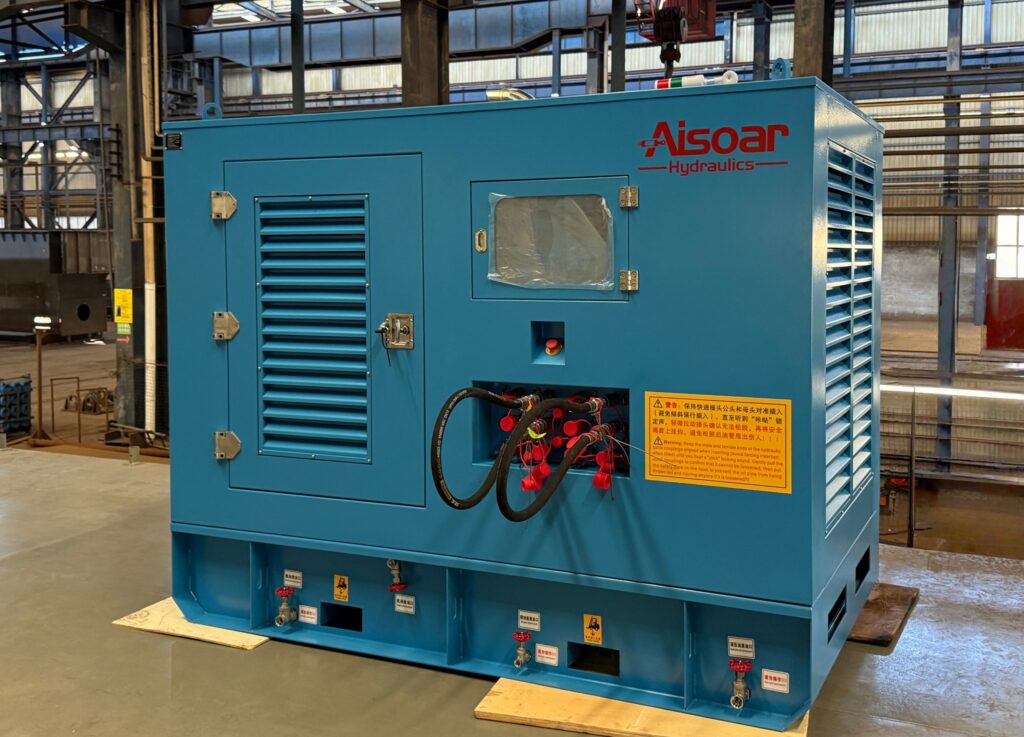

2. La HPU adopta una estructura de bastidor de palanca de acero con un buen rendimiento antivibraciones y un funcionamiento de carga estable y fiable.
3. Los componentes principales son de marcas importadas, y los accesorios son de material de acero inoxidable.

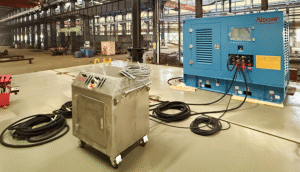

4. 4. Equipado con una bomba de pistón variable dual de la serie Danfoss. 5. Equipado simultáneamente con válvula direccional manual proporcional de múltiples vías Danfoss, forma un circuito sensible a la carga, la pérdida de potencia del sistema es relativamente baja. La pérdida de potencia del sistema es relativamente baja.

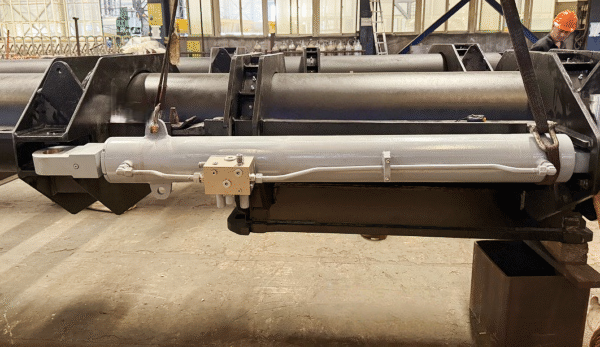

5. El cilindro de aceite está integrado con un grupo de válvula de seguridad, al mismo tiempo que protege el cilindro de aceite, también activa la función de soporte para las patas de apoyo.

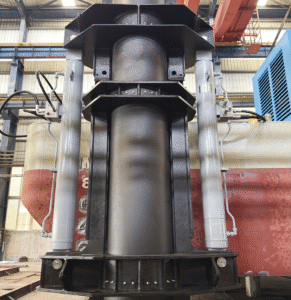

6.Cada juego de cilindros de las patas está equipado con un motor síncrono hidráulico para mejorar el rendimiento de sincronización.
Resultado del proyecto
29 de agosto de 2025, finalización de la producción de todo el proyecto
El cliente realizó una inspección final in situ del proyecto y se mostró muy satisfecho con el resultado.
