Si tu elevador hidráulico, remolque volquete o equipo móvil es alimentado por una unidad de potencia hidráulica de 12 VDC, un cableado adecuado es fundamental. Una instalación de cableado limpia ayuda a que tu sistema funcione sin problemas, previene caídas de voltaje y reduce la posibilidad de fallos en el motor, problemas de relé o funcionamiento inseguro.
En esta guía, explicaremos los conceptos básicos en un lenguaje sencillo para que los usuarios finales puedan entender cómo cablear una unidad de potencia hidráulica de 12 VDC con confianza.
Importante: Siempre sigue primero el diagrama de cableado de tu unidad. Las instrucciones del fabricante prevalecen sobre el asesoramiento general.
Lo que necesitas antes de cablear
Antes de comenzar, prepara lo siguiente:
- Batería de 12 V (totalmente cargada)
- Cables de batería de calibre correcto (positivo y negativo)
- Fusible o disyuntor (clasificado para tu unidad)
- Solenoide/contactores (si no están integrados)
- Terminales de anillo y tubo termocontraíble
- Herramienta de engaste y juego de llaves
- Multímetro
- Manga protectora y bridas para cables
- Punto de conexión a tierra limpio en el chasis (si se utiliza conexión a tierra en el chasis)
Proceso de cableado e instalación paso a paso

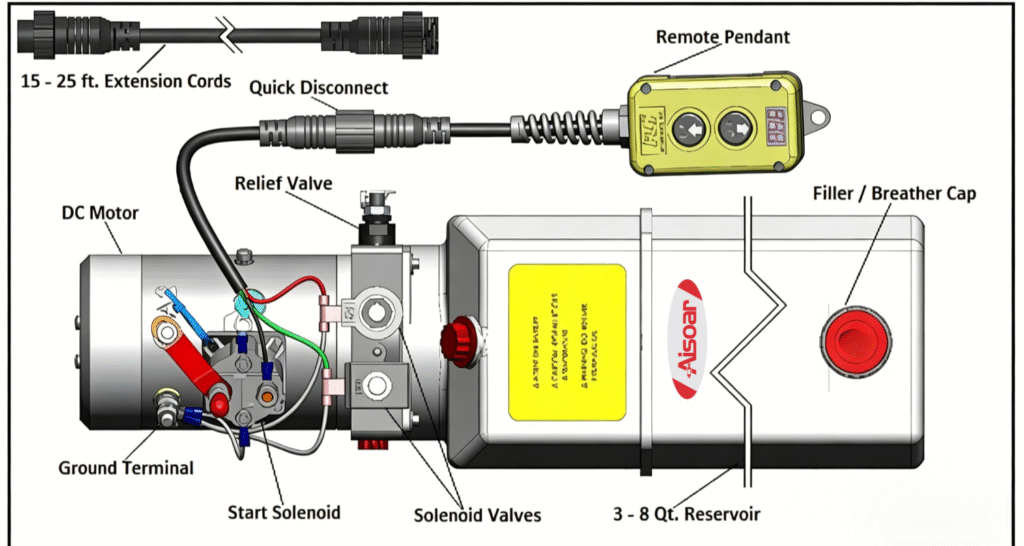

1) Desconectar y preparar el control remoto
Retira el control de dos botones de la unidad de potencia en el desconector rápido antes de que comiencen los trabajos de instalación.
Esto previene la activación accidental durante la configuración.
2) Instalar conexiones hidráulicas en los puertos A y B
Instalar conexiones SAE ORB 9/16-18, SAE #6 en los puertos A y B.
Ajustar las conexiones a 18 pies-libra.
El par de ajuste correcto es importante: un ajuste insuficiente puede provocar fugas, un ajuste excesivo puede dañar roscas o sellos.

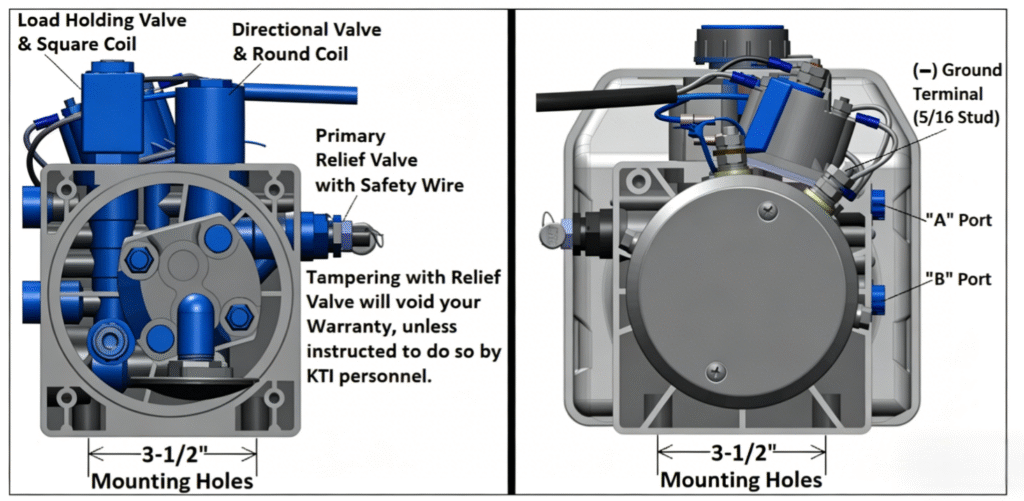

3) Montar la Unidad de Potencia Hidráulica
Montar la unidad de potencia con dos tornillos de montaje 3/8-16 x 3/4.
Asegúrese de que la unidad esté firmemente asegurada y posicionada para un enrutamiento seguro de mangueras y cables.

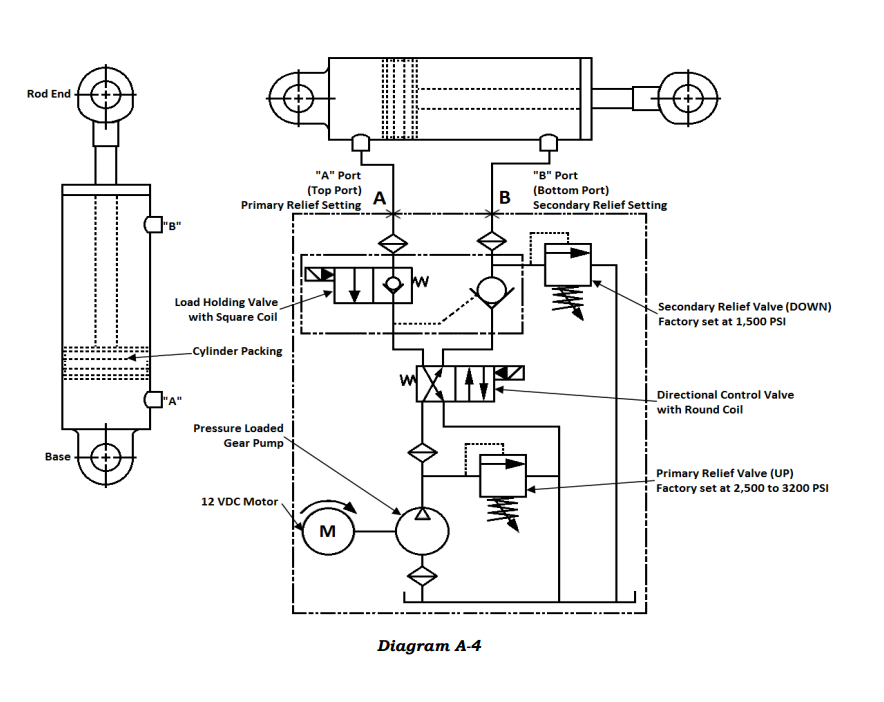

4) Conectar las Líneas Hidráulicas Correctamente
Conectar las mangueras de la siguiente manera:
- Puerto A (SUPERIOR) → conectar a la extremo base del cilindro
- Puerto B (INFERIOR) → conectar a la extremo del vástago del cilindro
Un enrutamiento incorrecto de las mangueras puede invertir el comportamiento del cilindro o crear una operación inestable, así que verifique antes de continuar.
5) Llenar el Depósito con Fluido Hidráulico
Retire el tapón de llenado/respiradero y llene el reservorio hasta aproximadamente 1 pulgada desde la parte superior (o hasta la referencia de “lleno” del fabricante).
Utilice únicamente el tipo de fluido hidráulico recomendado.
6) Hacer Conexión a Tierra Eléctrica
Conecte el cable a tierra de la batería al terminal de tierra en el motor de CC.
Un camino a tierra fuerte es crítico para un rendimiento estable del motor y un flujo de corriente fiable.
7) Conectar el Positivo de la Batería al Solenoide de Arranque
Conecte el cable positivo de la batería al solenoide de arranque terminal.
Utilice la recomendación de longitud/calibre del cable de la batería del fabricante para su modelo para reducir la caída de voltaje.
8) Torque Adecuadamente el Hardware del Terminal de la Batería
Al asegurar las conexiones de la batería, utilice una llave para sostener la tuerca inferior en su lugar y apriete la tuerca superior a 3 pies-libra.
Esto protege la integridad del terminal y evita conexiones sueltas de alta corriente que pueden sobrecalentarse.
Reconectar el colgante remoto de dos botones en el desconector rápido una vez que todas las conexiones hidráulicas y eléctricas estén completadas.
10) Operación inicial y monitoreo del nivel de fluido
Operar la unidad de potencia mientras se monitorea de cerca el nivel de fluido en el reservorio.
Durante el primer arranque:
- Do not dejar que el fluido caiga por debajo de 1/2 lleno
- Cuando el cilindro esté completamente extendido, el reservorio debe estar aproximadamente a 1/2 lleno
Por qué esto es importante
Si el fluido cae demasiado bajo durante el levantamiento/extendido inicial, la bomba puede succionar aire en el sistema.
Entonces, durante la operación de “bajada”, el aire atrapado puede causar aireación del fluido (espumado), lo que puede llevar al desbordamiento del reservorio y un rendimiento inestable.
Si el aire entra en el sistema, siga las instrucciones del ciclo de purga del fabricante para purgar el aire.
11) Relleno final e instalación de la tapa
Después de los ciclos y comprobaciones, rellene según sea necesario hasta la línea marcada Línea Lleno (típicamente alrededor de 1 pulgada desde la parte superior), luego reinstale la tapa de llenado/respiración con seguridad.
FAQ sobre unidades de potencia hidráulicas por cable
P1: ¿Por qué no hay respuesta cuando presiono “ARRIBA”?
R: Primero verifica el voltaje de la batería, luego confirma que hay 12V en el cable de control. También inspecciona el fusible o el interruptor de circuito.
P2: ¿Por qué solo escucho un sonido de clic, pero el motor no funciona?
R: Esto suele indicar bajo voltaje de la batería, caída de voltaje excesiva en los cables de alimentación principales, o un solenoide/contacto defectuoso.
P3: ¿Por qué el motor funciona, pero el cilindro no se mueve?
R: Las posibles causas incluyen bajo nivel de fluido hidráulico, aire aspirado en la bomba, una válvula atascada, o una ruta de manguera incorrecta (puertos A/B invertidos).
P4: ¿Por qué el sistema se mueve lentamente?
R: El funcionamiento lento se debe comúnmente a bajo voltaje, cables de batería de tamaño insuficiente, aceite hidráulico frío, o un sistema sobrecargado.
P5: ¿Por qué el cilindro baja de manera anormal o se mueve de forma brusca?
R: El fluido hidráulico puede contener aire (aeración). Sigue el procedimiento de purga del fabricante para eliminar el aire atrapado.
