Entender las fórmulas hidráulicas es esencial para el diseño del sistema, la selección de componentes y la resolución de problemas. Este artículo proporciona una colección estructurada de ecuaciones comúnmente utilizadas, abarcando Principios Hidráulicos Básicos, Fórmulas Hidráulicas para Cilindros y Actuadores, Fórmulas Hidráulicas para Motores y Bombas, y Fórmulas Hidráulicas en Sistemas Hidráulicos.. Cada fórmula está agrupada por aplicación y emparejada con definiciones de variables para ayudar a ingenieros y técnicos a encontrar lo que necesitan rápidamente. Ya sea que esté calculando la fuerza del cilindro, el flujo de la bomba, el par del motor o la pérdida de presión en la línea, esta referencia está diseñada para mejorar la velocidad y precisión del cálculo.
Principios Hidráulicos Básicos
| Categoría | Fórmula | Variables (Símbolo: Significado) |
| Definición de Presión | p = F/A | (p): presión; (F): fuerza; (A): área efectiva |
| Fuerza Hidráulica | F=pA | (F): fuerza hidráulica; (p): presión; (A): área efectiva |
| Flujo | Q=Av | (Q): caudal volumétrico; (A): área de sección transversal; (v): velocidad del fluido |
| Velocidad de la Tubería | v=4Q/πD² | (v): velocidad media; (Q): caudal; (D): diámetro interno de la tubería |
| Potencia Hidráulica | P=pQ | (P): potencia hidráulica; (p): presión; (Q): caudal |
| Número de Reynolds | Re=ρvD/μ | (Re): número de Reynolds; (ρ): densidad del fluido; (v): velocidad; (D): diámetro; (μ): viscosidad dinámica |
Fórmulas Hidráulicas para Cilindros y Actuadores
Los cilindros hidráulicos son elementos esenciales de los sistemas hidráulicos, actuando como actuadores lineales que producen fuerza para elevar, bajar o mover cargas pesadas. Al igual que los músculos de una máquina, utilizan fluido hidráulico para proporcionar un fuerte movimiento mecánico. A continuación se presentan las fórmulas hidráulicas clave para calcular parámetros críticos del cilindro.
| Categoría | Fórmula | Variables (Símbolo: Significado) |

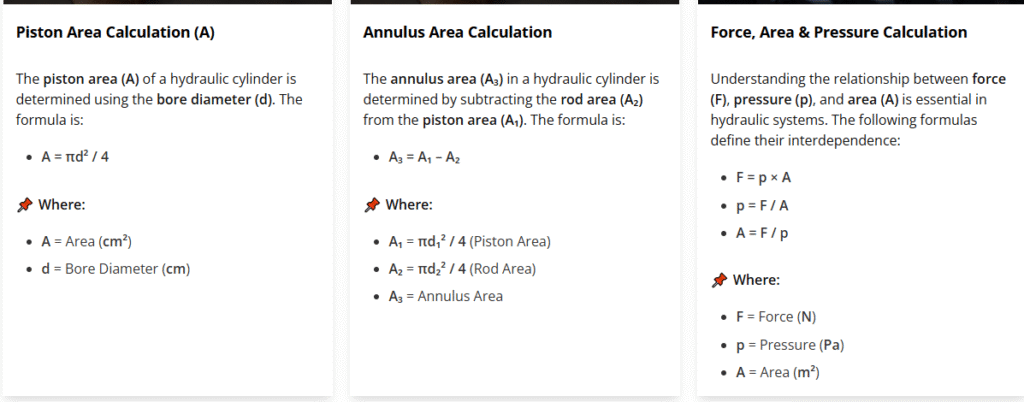

| Área del Émbolo | Ap=πD²/4 | (A): área del émbolo; (d): diámetro del émbolo |
| Área de la Barra | Ar=πD²/4 | (Ar): área de la barra; (d): diámetro de la varilla |
| Fuerza de extensión del cilindro | F₁=pA | (F): fuerza de extensión; (p): presión; (A): área del pistón |
| Fuerza de retracción del cilindro | F₂=p(Ap-Ar) | (Fret): fuerza de retracción; (p): presión; (Ap): área del pistón; (Ar): área de la varilla |

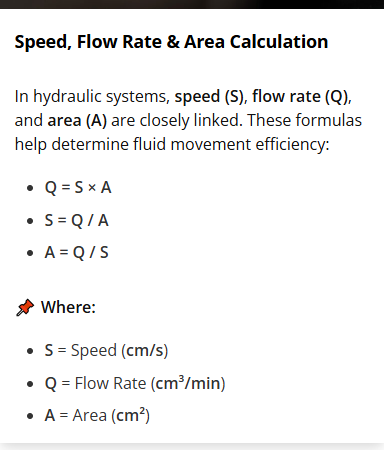

| Velocidad de extensión | v₁=Q/Ap | (v₁): velocidad de extensión; (Q): caudal de entrada; (Ap): área del pistón |
| Velocidad de retracción | v₂=Q/(Ap-Ar) | (v₂): velocidad de retracción; (Q): caudal de entrada; (Ap): área del pistón; (Ar): área de la varilla |
| Potencia de Salida del Cilindro | P=Fv | (Psalida): potencia de salida; (F): fuerza del actuador; (v): velocidad lineal |
Fórmulas Hidráulicas para Motores y Bombas
Aunque las bombas y motores hidráulicos parecen similares en estructura, sus funciones son diferentes. Una bomba hidráulica es impulsada por una fuente de potencia externa, como un motor eléctrico o un motor de combustión, para crear flujo de fluido en el sistema. Sin embargo, un motor hidráulico hace lo contrario: convierte el flujo y la presión hidráulica en salida mecánica rotativa.
Las siguientes son ecuaciones hidráulicas fundamentales utilizadas para determinar valores clave de rendimiento tanto para bombas como para motores.
| Categoría | Fórmula | Variables (Símbolo: Significado) |
| Flujo Teórico de la Bomba | Qt=Vd·n | (Qt): caudal teórico; (Vd): desplazamiento por revolución; (n): velocidad de rotación |
| Flujo Real de la Bomba | Q=Vd·n·ηv | (Q): caudal real; (Vd): desplazamiento; (n): velocidad; (ηv): eficiencia volumétrica |
| Potencia de Entrada de la Bomba | P(in)=pQ/η₁ | (P{in}): potencia de entrada de la bomba; (p): aumento de presión; (Q): caudal; (η₁): eficiencia general |
| Par de Motor Hidráulico | T=(Δp·Vd·η₂)/(2π) | (T): par de salida; (Δp): diferencia de presión; (Vd): desplazamiento; (η₂): eficiencia mecánica |
| Velocidad del Motor Hidráulico | n=Q·ηv/Vd | (n): velocidad del motor; (Q): caudal de entrada; (ηv): eficiencia volumétrica; (Vd): desplazamiento |
| Potencia de Salida del Motor | P{out}=2π·n·T | (P{out}): potencia de salida del motor; (n): velocidad de rotación; (T): par |
| Eficiencia General | ηo=ηv·ηm | (ηo): eficiencia general; (ηv): eficiencia volumétrica; (ηm): eficiencia mecánica |
Fórmulas Hidráulicas en Sistemas Hidráulicos.
(Tuberías, Válvulas, Pérdidas)
Las tuberías hidráulicas, válvulas y pérdidas del sistema juegan un papel crítico en la eficiencia y el rendimiento hidráulico general. Las caídas de presión causadas por la longitud de la línea, accesorios, restricciones de válvula y velocidad de flujo pueden afectar significativamente la velocidad del actuador, la fuerza de salida y el consumo de energía. Para diseñar circuitos hidráulicos estables y eficientes, los ingenieros deben evaluar con precisión estos factores a nivel de sistema. A continuación, se presentan fórmulas hidráulicas esenciales para calcular las características de flujo de tuberías, las pérdidas de presión relacionadas con las válvulas y las pérdidas totales del sistema.
| Categoría | Fórmula | Variables (Símbolo: Significado) |
| Pérdida Mayor de Darcy–Weisbach | Δpf=f·(L/D)·(ρv²/2) | (Δpf): pérdida de presión mayor; (f): factor de fricción; (L): longitud de la tubería; (D): diámetro; (ρo): densidad; (v): velocidad |
| Pérdida Local (Válvula/Accesorio) | Δpl=K(ρv²/2) | (Δpl): pérdida de presión local; (K): coeficiente de pérdida local; (ρ): densidad; (v): velocidad |
| Pérdida Total de Línea | Δptot=Δpf+ΣΔpl | (Δp{tot}): pérdida total de presión; (Δpf): pérdida mayor; (ΣΔpl): suma de pérdidas locales |
| Flujo de Orificio/Válvula | Q=CdA√(2Δp/ρ) | (Q): tasa de flujo; (Cd): coeficiente de descarga; (A): área del orificio; (Δp): caída de presión; (ρ): densidad |
| Relación Presión–Altura | Δp=ρgh | (Δp): diferencia de presión; (ρ): densidad; (g): aceleración de la gravedad; (h): diferencia de altura |
Resumen
En resumen, las fórmulas y cálculos hidráulicos son la base del diseño de sistemas confiables, la optimización del rendimiento y la solución de problemas. Ya sea dimensionando bombas y motores, calculando la fuerza del cilindro o evaluando pérdidas en tuberías y válvulas, cálculos precisos ayudan a garantizar eficiencia, seguridad y estabilidad del equipo a largo plazo. Al dominar estas ecuaciones fundamentales, ingenieros y técnicos pueden tomar mejores decisiones de diseño, reducir el desperdicio de energía y mejorar el rendimiento general del sistema hidráulico.
